TLA+ on VSCodeで再帰ロックアルゴリズムを検証してみた
TLA+を使って『並行プログラミング入門』4.4章にある再帰ロックのアルゴリズムを検証してみました。TLA+は公式のGUIアプリも用意されているのですが、今回はVSCodeを利用してみました。公式のGUIアプリはエディタが微妙なのですが、VSCodeを使うとサクサク書けます。そのかわり、各種設定を設定ファイルに書く必要があります。
検証内容は「デッドロックしない」と「クリティカルセクションを実行中のプロセスは高々1つ」です。
TLA+と再帰ロックのアルゴリズムは以下を参照してください。
アルゴリズムの実装
次に、reclock.tlaを作成します。reclock.tlaにはPlusCalでアルゴリズムを記述します。具体的には、reclock.tlaというファイルを以下のように作成します。
------------------------------ MODULE reclock ------------------------------ EXTENDS Integers, TLC, Sequences, FiniteSets CONSTANTS MAX_REC, PIDS (*--algorithm lock variables locking = {}, \* ロック中のプロセス集合。検証用の変数 \* アルゴリズム用の変数 lock = FALSE, id = 0, cnt = 0; \* ロック獲得 procedure acquire() begin Acquire: if lock /\ id = self then A0: cnt := cnt + 1; else TAS: await lock = FALSE; lock := TRUE; locking := locking \union {self}; A1: id := self; A2: cnt := cnt + 1; end if; A3: return end procedure; \* ロック開放 procedure release() begin Release: cnt := cnt - 1; R0: if cnt = 0 then R1: id := 0; R2: lock := FALSE; locking := locking \ {self}; end if; R3: return; end procedure; \* 再帰ロック procedure recursive_lock() begin RecLock: either Rec: if cnt < MAX_REC then \* 最大MAX_REC回まで再帰ロック RL0: call lock_unlock() \* 再帰ロック end if; or NotRec: skip; end either; RL1: return; end procedure; procedure lock_unlock() begin Lock: call acquire(); \* ロック獲得 L0: call recursive_lock(); \* 再帰ロック L1: call release(); \* ロック開放 L2: return; end procedure; fair process pid \in PIDS begin T1: call lock_unlock() end process; end algorithm;*) TypeInvariant == /\ MAX_REC \in Int /\ PIDS \subseteq Int AtMostOne == Cardinality(locking) <= 1 =============================================================================

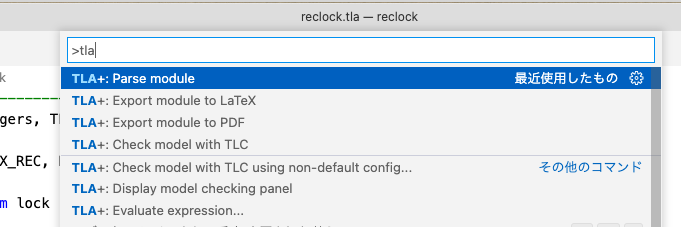

つづいて、F1からTLA+: Parse Moduleを選択すると、TLA+の論理式がreclock.tlaに追記され、設定ファイルのreclock.cfgが出力されます。reclock.cfgに必要な設定を追加してきます。
reclock.cfgには、以下のように定数や検証する不変条件を追記します。「\* Add statements after this line.」という行より下が、今回追加した行です。定数と不変条件を設定します。
SPECIFICATION Spec \* Add statements after this line. CONSTANTS PIDS = {1, 2, 3} MAX_REC = 5 INVARIANTS AtMostOne TypeInvariant
検査

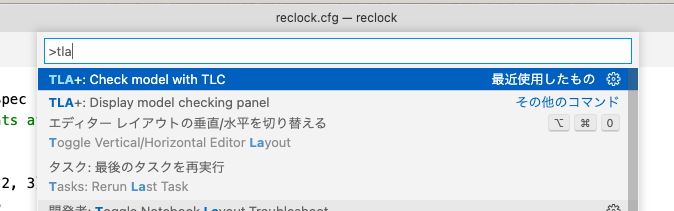

次に、再びF1からTLA+: Check model with TLCを選択して検査します。

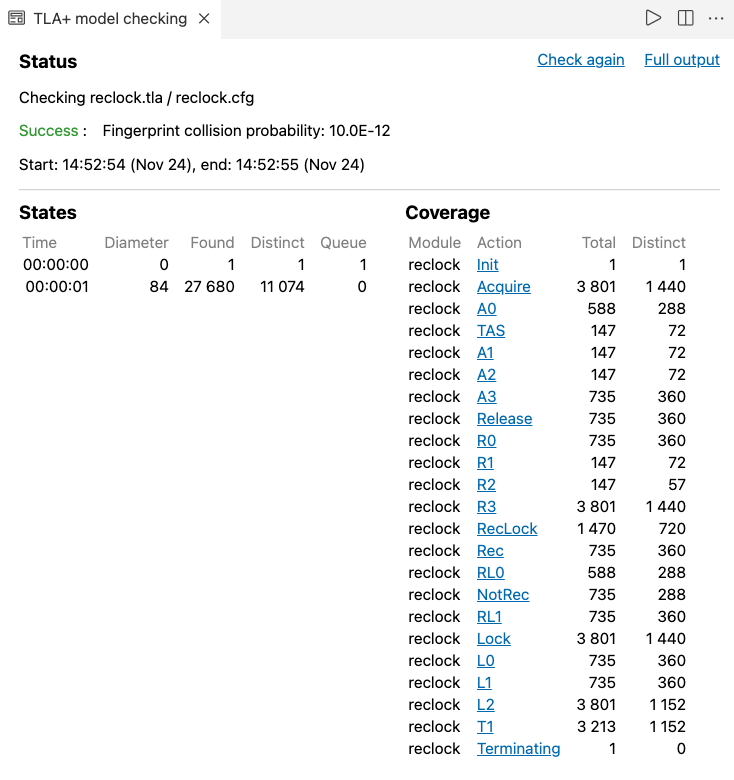

検査に成功すると、以下のように出力されます。検査に失敗した場合は反例が表示されます。
以上簡単ですね。色々なものが検証できそうです。
